真空压力释放阀

压力真空释放阀介绍

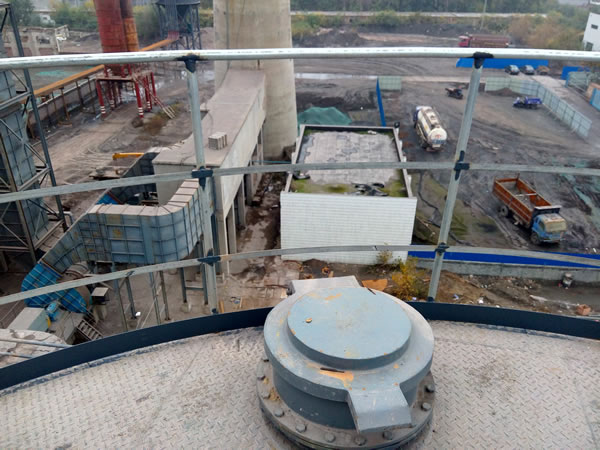

    压力释放阀又名灰库释放阀或灰库真空释放阀。布置于储灰库顶部，在灰库进气、排气超压和不正常的温度变化时，保护储灰库不受过量的正压和负压的影响。压力真空释放阀安装在灰库顶部。当灰库背压过高或负压过高时能及时动作，调整干灰库的工作压力在正常范围之内，使灰库不承受过高的正压或负压，从而保证灰库安全，该阀特点为动作可靠，密封严密，使用寿命长，是灰库系统中不可缺少的重要设备。508压力真空释放阀适宜布置于储灰库顶部,在灰库进气、排气超压和不正常的温度变化时，保护储灰库不受过量的正压和负压影响，是灰库一种的保护装置。

---

压力释放阀用途性能

压力释放阀布置于储灰库、石灰石粉仓、粮仓等密闭型料仓，当料仓内压力温度不正常时，自动调节仓内压力及温度，保护料仓不受过高或过低的压力影响。

压力释放阀是变压器的一种压力保护装置。当 变压器内部发生故障时，油分解产生大量气体，由于变压器是基本密闭的，连通油枕的连管较细，仅靠小连管是不能有效迅速降低压力，造成油箱内压 力急剧升高，会导致变压器油箱破裂。压力释放阀将及时打开，排除部分变压器油，降低油箱内的压力，待油箱内压力降低后，压力释放阀将自动闭合， 并保持油箱的密封。

---

压力释放阀工作原理

压力释放阀是用螺栓固定在变压器油箱上部。由密封垫圈密封保证绝缘油不渗漏。压力释放阀内部主要是通过两个弹簧对膜盘施加压力，膜盘通过两个密封圈密封。

当变压器内部发生故障时，产生大量气体时，绝缘油对膜盘上的压力大于弹簧压力时，达到开启压力时变压器油排出，变压器内部压力迅速降低到正常值。膜盘受弹簧的压力回复到原来位置，压力释放阀开启时间不大于2ms。

阀压力释放时：当贮仓或灰库内压力增长到阀选定的压力值时，仓内压力克服阀座盖重量，将阀盖从阀座上举起，同时压力释放，直至贮仓或灰库内压力降到与阀所选定的压力值相同时，阀盖再回到正常位置。

阀真空释放时：当贮仓或灰库内压力低于大气压时，在贮仓或灰库内产生真空，当真空值降到与阀选定的真空值时，由于大气压作用到隔膜上，举起真空环到浮动位置，此时空气进入贮仓或灰库内，直到其内部真空值小于选定值时，真空环回到正常位置靠在隔膜上。

---

压力释放阀安装过程

由于变压器油箱上部结构的局限性，压力释放阀通常被安装在顶盖的周围，尽可能的靠近油箱的两端，可以安装在铁芯上方和绕组正上方之间的任何一个位置，这样的安装能够保证在压力释放阀工作以后有效泄油。当压力释放阀安装在绕组的正上方的位置时，倘若绕组的压力不够，当外部发生短路时，绕组的线圈会受到强大的电流作用，形成冲击波，假如此时压力释放阀正是安装在漏磁空道的上方，压力释放阀就会首先动作。短路电流一般产生的冲击波都较小，如果外部的故障消失了，那么压力释放阀的油压也就随之消失了，这时的压力释放阀就会自动回到原来的工作状态。

---

压力释放阀技术参数

入口尺寸（mm)	标准透气值 (Pa)		较大透气值（Pa)		使用温度	重量
	压力	真空	压力	真空	（℃）	（Kg）
508	769	220	2636	880	≤80	98

---

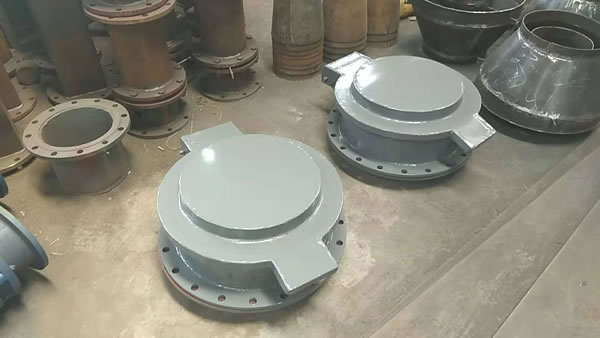

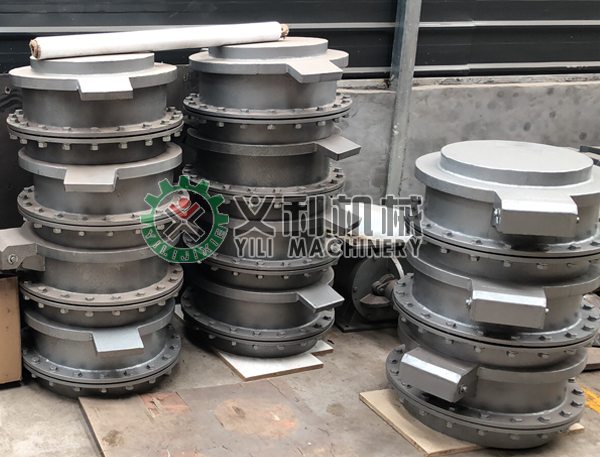

压力释放阀发货现场：
