除尘器介绍

除尘器，是把粉尘从烟气中分离出来的设备叫除尘器或除尘设备。除尘器的性能用可处理的气体量、气体通过除尘器时的阻力损失和除尘效率来表达。同时，除尘器的价格、运行和维护费用、使用寿命长短和操作管理的难易也是考虑其性能的重要因素。除尘器是锅炉及工业生产中常用的设施。

---

除尘器用途

在各个冒灰的地方设置吸尘罩，通过管道气路将含尘气体输送到除尘装置中，在其中进行气固分离后，将粉尘收集于该除尘装置内，而清洁的气体被引入总管或直接排入大气的整套设备，即是除尘系统，而除尘器是该系统中的重要组部分。从通风除尘的角度看，粉尘就是能够较长时间呈浮游状态存在于空气中的一切固体小颗粒，是一种分散体系，叫做气溶胶，其中空气为分散介质，固体颗粒为分散相。除尘器就是把这种固体小颗粒从气溶胶中分离出来的设备。

---

除尘原理

除尘器的工作原理如下：含尘气体由下部敞开式法兰进入过滤室，较粗颗粒直接落入灰仓，含尘气体经滤袋过滤，粉尘阻留于袋表，净气经袋口到净气室，由风机排入大气。当滤袋表面的粉尘不断增加，程控仪开始工作，逐个开启脉冲阀，使压缩空气通过喷口对滤袋进行喷吹清灰，使滤袋突然膨胀，在反向气流的作用下，赋予袋表的粉尘迅速脱离滤袋落入灰仓，粉尘由卸灰阀排出。

除尘器主要由上箱体、中箱体、灰斗、进风均流管、支架滤袋及喷吹装置、卸灰装置等组成。含尘气体从除尘器的进风均流管进入各分室灰斗，并在灰斗导流装置的导流下，大颗粒的粉尘被分离，直接落入灰斗，而较细粉尘均匀地进入中部箱体而吸附在滤袋的外表面上，干净气体透过滤袋进入上箱体，并经各离线阀和排风管排入大气。随着过滤工况的进行，滤袋上的粉尘越积越多，当设备阻力达到限定的阻力值（一般设定为1500Pa ）时，由清灰控制装置按差压设定值或清灰时间设定值自动关闭一室离线阀后，按设定程序打开电控脉冲阀，进行停风喷吹，利用压缩空气瞬间喷吹使滤袋内压力聚增，将滤袋上的粉尘进行抖落（即使粘细粉尘亦能较彻底地清灰）至灰斗中，由排灰机构排出。

---

除尘器特点

1、本除尘器采用分室停风脉冲喷吹清灰技术，克服了常规静脉除尘器和分室反吹除尘器的缺点，清灰能力强，除尘效率高，排放浓度低，漏风率小，能耗少，钢耗少，占地面积少，运行稳定可靠，经济效益好。适用于冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。

2、由于采用分室停风脉冲喷吹清灰，喷吹一次就可达到彻底清灰的目的，所以清灰周期延长，降低了清灰能耗，压气耗量可大为降低。同时，滤袋与脉冲阀的疲劳程度也相应减低，从而成倍地提高滤袋与阀片的寿命。

3、检修换袋可在不停系统风机，系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈，密封性能好，牢固可靠。滤袋龙骨采用多角形，减少了袋与龙骨的摩擦，延长了袋的寿命，又便于卸袋。

4、采用上部抽袋方式，换袋时抽出骨架后，脏袋投入箱体下部灰斗，由人孔处取出，改善了换袋操作条件。

5、箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以煤油检漏，漏风率很低。

6、进、出口风道布置紧凑，气流阻力小。

---

除尘器规格型号及技术参数:

技术性能 型号		MC24-Ⅱ 型	MC36-Ⅱ 型	MC48-Ⅱ 型	MC60-Ⅱ 型	MC72-Ⅱ 型	MC84-Ⅱ 型	MC96-Ⅱ 型	MC120-Ⅱ 型
过滤面积（m2）		18	27	36	45	54	63	72	90
滤袋数量（个）		24	36	48	60	72	84	96	120
脉冲阀数量（个）		4	6	8	10	12	14	16	20
处理风量（m3/h）		1080-2160	1620-3240	2160-4320	2700-5400	3240-6480	3780-7560	4320-8640	5400-10800
滤袋规格（直径输送长度）		￠125输送2050
较大外形尺寸	长	1025	1425	1823	2225	2625	3075	3949	4389
	宽	1678	1678	1678	1678	1678	1678	1678	1678
	高	3700	3696	3676	3676	3676	3676	3676	3676
脉冲控制仪表		电         控
除尘效率（n%）		99-99.5%
气源压力（MPa）		0.4
压缩空气耗量（m3/分）		0.08-0.34	0.13-0.5	0.17-0.67	0.21-0.84	0.25-1.01	0.3-1.34	0.34-1.34	0.42-1.68



---

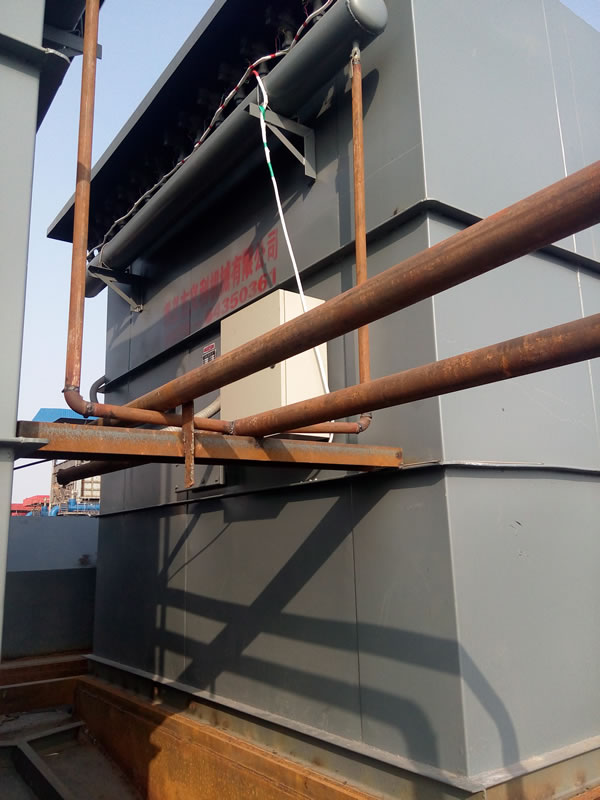

除尘器案例
